本文系奇虎360系统部相关工程师投稿。

近两年人工智能技术发展迅速，以Google开源的TensorFlow为代表的各种深度学习框架层出不穷。为了方便算法工程师使用各类深度学习技术，减少繁杂的诸如运行环境部署运维等工作，提升GPU等硬件资源利用率，节省硬件投入成本，奇虎360系统部大数据团队与人工智能研究院联合开发了深度学习调度平台——XLearning。

XLearning平台将大数据与深度学习相融合，基于Hadoop Yarn完成了对TensorFlow、MXNet、Caffe、Theano、PyTorch、Keras、XGBoost等常用深度学习框架的集成，是典型的“AI on Hadoop”的实现。XLearning从今年（2017）4月份正式开发上线运行，经多次版本迭代更新，为各学习框架的使用者提供了统一、稳定的调度平台，实现了资源共享，极大的提高了资源利用率，并且具有良好的扩展性和兼容性。目前已经在公司搜索、人工智能研究院、商业化、数据中心等业务部门广泛使用。
XLearning项目开源地址：
GitHub地址Gitee地址g-xlearning-dev@360.cn加入QQ群:588356340

XLearning架构

• Client：XLearning客户端，负责启动作业及获取作业执行状态;
• ApplicationMaster（AM）：负责输入数据分片、启动及管理Container、执行日志保存等;
• Container：作业的实际执行者，负责启动Worker或PS（Parameter Server）进程，监控并向AM汇报进程状态，上传作业的输出等。对于TensorFlow类型作业，还负责启动TensorBoard服务。

XLearning功能特性

XLearning虽然架构简洁，但具有丰富的功能方便用户进行模型训练，并依托于Yarn提供有作业资源的统一管理。

支持多种深度学习框架

XLearning支持TensorFlow、MXNet分布式和单机模式，支持所有的单机模式的深度学习框架，如Caffe、Theano、PyTorch等。对于同一个深度学习框架支持多版本和自定义版本，满足用户个性化需求，不受限于集群机器上各学习框架的安装版本。

基于HDFS的统一数据管理

XLearning提供多种模式用于数据的输入、输出，包括数据的流式读写、直接HDFS读写等，可根据作业处理的数据量与集群机器硬盘容量，视情况决定所采用的读写方式。

可视化界面

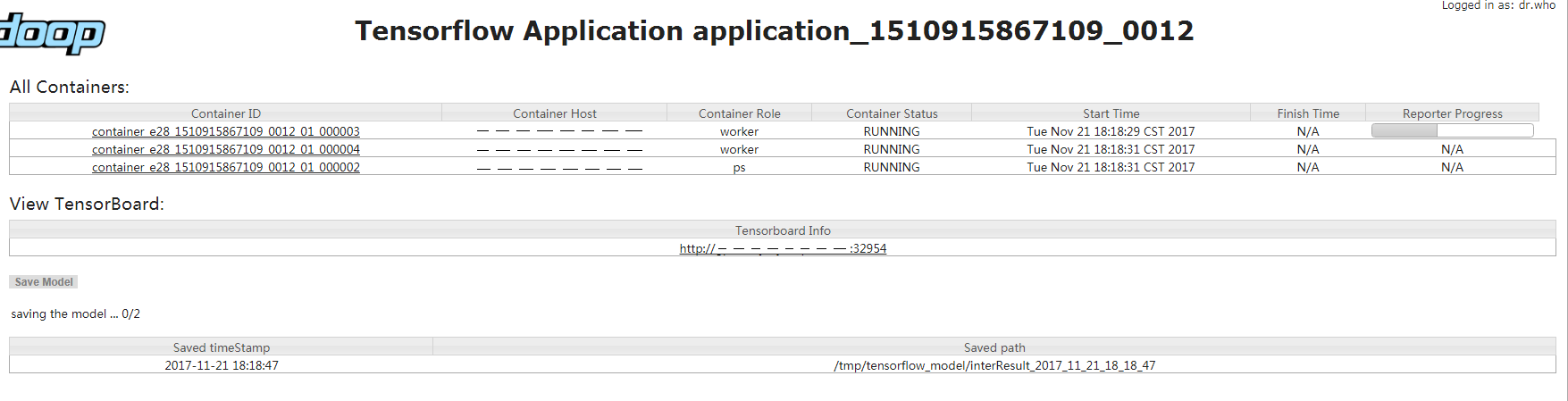

为方便用户查看作业信息，XLearning提供可视化界面用于展示作业执行进度和输出日志等内容。作业执行完毕后，亦可查看日志内容，便于分析训练过程进展。对于TensorFlow类型作业，支持TensorBoard服务。作业运行界面大致分为三部分（如下图所示）：

• All Containers：显示当前作业所含Container列表及各Container对应信息，如Contianer ID、所在机器（Container Host）、所属类型（Container Role）、当前执行状态（Container Status）、开始时间（Start Time）、结束时间（Finish Time）、执行进度（Reporter Progress）；
• View TensorBoard：当作业类型为TensorFlow时，可点击该链接直接跳转至TensorBoard页面；
• Save Model：用户可在作业执行过程中，可以将当前训练模型的输出结果上传至HDFS，并显示目前已上传的模型列表。

原生代码兼容

XLearning支持TensorFlow分布式模式的ClusterSpec自动分配构建，单机模式和其他深度学习框架代码不用做任何修改即可迁移到XLearning上，便于用户快速使用。

Checkpoint功能

利用深度学习框架本身的Checkpoint机制和直接读写HDFS数据功能，XLearning方便用户实现训练恢复继续执行。

XLearning开源版本环境依赖简单，可直接运行于社区Hadoop版本，使用方便，入门学习成本极低。公司的Yarn版本是我们在社区版本上做了不少增强，比如支持GPU的资源调度、GPU通信亲和性的感知、DockerContainer支持等。依赖于这些特性公司在用的版本多出了GPU资源调度支持、作业Docker化、临时GPU虚拟机、Container Metrics可视化图表展示等功能。这些功能我们后续会通过提供Yarn Patch或者开源自用Yarn版本来分享给大家，也欢迎大家随时跟我们沟通。

快速入门

在 XLearning 客户端，使用 $XLEARNING_HOME/bin/xl-submit 提交脚本将作业提交至Yarn集群。 以 TensorFlow 作业提交为例：

上传训练数据至hdfs路径

将发布包解压后的data文件夹上传至hdfs，如：

cd $XLEARNING_HOME
hadoop fs -put data /tmp/

提交运行

 cd $XLEARNING_HOME/examples/tensorflow
 $XLEARNING_HOME/bin/xl-submit \
   --app-type "tensorflow" \
   --app-name "tf-demo" \
   --input /tmp/data/tensorflow#data \
   --output /tmp/tensorflow_model#model \
   --files demo.py,dataDeal.py \
   --launch-cmd "python demo.py --data_path=./data --save_path=./model --log_dir=./eventLog --training_epochs=10" \
   --worker-memory 10G \
   --worker-num 2 \
   --worker-cores 3 \
   --ps-memory 1G \
   --ps-num 1 \
   --ps-cores 2

提交脚本各参数含义如下：

更多相关参数详细说明请见运行提交参数部分。
